Savio caldaie elenco allarmi e codici errore di vari modelli, cosa fare in caso di blocco
- Elenco codici errore - allarmi caldaie Savio
- Cosa fare se la caldaia visualizza codice errore
- Come e quando resettare la caldaia in caso di blocco/malfunzionamento
- Indicazioni sulle cause dei codici errore
Se la vostra caldaia Savio a condensazione presenta sul pannello di controllo una scritta di errore con un numero è un allarme che la diagnostica fa scattare per anomalia facendo spegnere o richiedendo il RESET dopo aver eliminato la causa per ripartire.
Per questo può essere di aiuto consultare le tabelle sottostanti relative a vari modelli fra cui alcuni recenti e altri fuori produzione dove sono indicati i problemi o le anomalie che possono causare un blocco/spegnimento della vostra caldaiai, tramite i link sottostanti cercate la tabella degli allarmi/codici errore del vostro modello (se presente) fino a individuare la riga con il vostro numero di codice errore, vi troverete una serie di indicazioni per effettuare da voi dei controlli o procedure di RESET cosi da poter riavviare la caldaia, o valutare se è il caso di rivolgersi subito all'assistenza, se seguendo le indicazioni la caldaia presentasse ancora lo stesso inconveniente sarà obbligatoriamente necessario contattare un
Centro assistenza Savio
| Elenco centri assistenza Savio |
| Elenco allarmi - errori 01 Modello: Edilia HE |
| Elenco allarmi - errori 02 Modello: InoxDens Moon Fast |
| Elenco allarmi - errori 03 Modello: Acta R NOx |
| Elenco allarmi - errori 04 Modello: Husky 35 S |
| Elenco allarmi - errori 05 Modello: Enerpiù Split |
| Elenco allarmi - errori 06 Modello: EVODENS HE |
| Elenco allarmi - errori 07 Modello: FUTURA 3 F |
| Elenco allarmi - errori 08 Modello: POWERCOND |
| Elenco allarmi - errori 09 Modello: st 120 condensing |
| Elenco allarmi - errori 10 Modello: SuperEVOdens |
| Elenco allarmi - errori 11 Modello: TELEPIÙ TRE |
| Modello: Edilia HE Caldaia a Condensazione da Incasso |

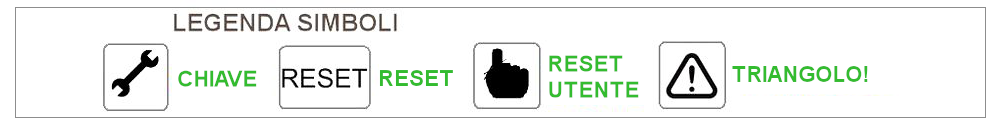

| "RESET" Il simbolo indica che la caldaia
può essere riattivata direttamente
dal utente, premendo il
pulsante di ripristino "CHIAVE" Il simbolo indica che il guasto richiede l’intervento di assistenza tecnica specializzata |
| Er 01 + RESET Blocco di sicurezza per mancata accensione |
| Er 02 + RESET Blocco per intervento termostato di sicurezza |
| Er 03 + RESET Blocco generico |
| Er 04 + CHIAVE Mancanza circolazione pompa o pressione impianto insufficiente |
| Er 05 + CHIAVE Anomalia controllo: ventilatore |
| Er 06 + CHIAVE Guasto sonda NTC riscaldamento |
| Er 07 + CHIAVE Guasto sonda NTC sanitario |
| Er 08 + CHIAVE Guasto sonda NTC esterna |
| Er 09 + CHIAVE Guasto sonda NTC fumi (interruzione) |
| Er 10 + RESET Blocco per intervento sonda fumi |
| an + Er 11 Fiamma parassita (lampeggio An + lampeggio numero errore) |
| Er 12 + CHIAVE Guasto sonda NTC ritorno |
| Er 13 + CHIAVE DT mandata-ritorno >40K |
| Er 14 + RESET Pompa in avaria o temperatura primario oltre 105 °C |
| Er 14 + CHIAVE Mancanza di circolazione da gradiente temperatura (>2K/s) |
| Er 19 + CHIAVE Guasto sonda sanitaria ingresso (se presente) |
| Er 25 + RESET Perdita di fiamma per 3 volte consecutive in richiesta di calore |
| Er 69 Blocco per errore cablaggio |
| Li Limitazione NTC primario in sanitario |
| -- Caldaia Stand-By, i trattini vengono accesi in sequenza per simulare uno scorrimento (protezione antigelo attiva) |
| FL - Richiesta riempimento: la caldaia funziona comunque correttamente ed accende le icone che servono alternando però anche la scritta FL ogni 1s. |
| Modello: InoxDens Moon Fast Caldaia a condensazione ad alto rendimento con microaccumulo | |
| "RESET" Il simbolo indica che la caldaia può essere riattivata direttamente dal utente, premendo ilpulsante di ripristino "CHIAVE" Il simbolo indica che il guasto richiede l’intervento di assistenza tecnica specializzata "CHIAVE" senza codice errore: Acceso fisso: preavviso scadenza manutenzione. Lampeggiante: richiesta di manutenzione o manutenzione scaduta | |
LCD | FUNZIONE |
E01 + RESET | Blocco di sicurezza per mancata accensione. |
E02 + RESET | Blocco per intervento termostato di sicurezza. |
E03 + RESET | Blocco generico. |
E04 + CHIAVE | Mancanza circolazione pompa, pressione impianto insufficiente o sensore pressione acqua non collegato. |
E05 + CHIAVE | Anomalia controllo: ventilatore. |
E06 + CHIAVE | Guasto sonda NTC man- data riscaldamento. |
E07 + CHIAVE | Guasto sonda NTC sanitario / Guasto sonda bollitore. |
E08 + CHIAVE | Guasto sonda NTC esterna. |
E10 + CHIAVE | Blocco per intervento sonda e termofusibile fumi. |
E11 + RESET | Presenza fiamma parassita. |
E12 + CHIAVE | Guasto sonda NTC ritorno. |
E13 + CHIAVE | Delta T M-R superiore 40K. |
E14 + RESET | Pompa in avaria o temperatura primario oltre 105 °C. |
E14 + CHIAVE | Mancanza di circolazione da gradiente temperatura (superiore2K/s). |
E18 + RESET | Non sopraggiunto delta.T riscaldamento all'accensione. |
E19 + CHIAVE | Anomalia Sonda Ingresso ausiliario/microaccumulo. |
E20 + RESET | Blocco EVG (guasto hardware pilotaggio valvola). |
E21 + RESET | Blocco EVG (Guasto Relè controllo valvola). |
E22 + RESET | Blocco EVG (fiamma dopo spento valvola Rif. EVG). |
E23 + CHIAVE | Modulatore valvola gas scollegato. |
E24 + CHIAVE | Anomalia per probabile ostruzione camino |
E25 + RESET | Perdita fiamma per più di 6 volte consecutive. |
E26 + CHIAVE | Anomalia massimo scostamento tra le 2 sonde NTC riscaldamento. |
E40 + CHIAVE | Rilevazione di errata frequenza della rete elettrica |
E42 + CHIAVE | Anomalia pulsanti. |
E44 + RESET | Anomalia sopraggiunto timeout cumulato valvola gas senza fiamma. |
E50 + CHIAVE | Anomalia comunicazione OT. |
E62 + CHIAVE | Richiesta taratura. |
E65 + CHIAVE | Il sistema non riesce a controllare la combustione ed esce dai parametri di controllo modulatore |
E68 + CHIAVE | Probabile bassa pressione gas |
E77 + CHIAVE | Sistema fuori parametri di controllo modulatore |
E78 + CHIAVE | Probabile bassa pressione gas |
E79 + CHIAVE | Sistema di controllo del modulatore fuori parametri |
E89 + RESET | Errore interno (tipicamente hardware) o problemi alla rete elettrica (forma d'onda eccessivamente distorta). |
E91 + RESET | Numero massimo di blocchi raggiunto. |
E96 | Errata frequenza di rete. |
E97 | Bassa tensione di alimentazione. |
E99 | Scheda non configurata. |
L1 | Limitazione primario durante sanitario. |
-- | Caldaia Stand-By, i trattini vengono accesi in sequenza per simulare uno scorrimento (protezione antigelo attiva). |
| Modello: Acta R NOx Caldaia a condensazione con recuperatore | |
| Exx + "TRIANGOLO !" indica un errore volatile. La caldaia si riattivata automaticamente nel momento in cui viene risolta l’anomalia Exx + "RESET" indica che la caldaia può essere riattivata direttamente dal utente, premendo il pulsante di ripristino | |
LCD | FUNZIONE |
E01 + RESET | Blocco di sicurezza per mancata accensione |
E02 + RESET | Blocco per intervento termostato di sicurezza |
E03 + RESET | Errore EEPROM |
E04 + TRIANGOLO ! | Mancanza circolazione pompa o pressione impianto insufficiente |
E05 + TRIANGOLO ! | Anomalia controllo: ventilatore o pressostato fumi |
E06 + TRIANGOLO ! | Guasto sonda NTC riscaldamento |
E07 + TRIANGOLO ! | Guasto sonda NTC sanitario |
E08 + TRIANGOLO ! | Guasto sonda NTC esterna |
E09 + TRIANGOLO ! | Guasto sonda NTC fumi (interruzione) |
E10 + TRIANGOLO ! | Blocco per intervento sonda fumi |
E11 + TRIANGOLO ! | Fiamma parassita |
E14 + TRIANGOLO ! | Mancanza di circolazione da gradiente temperatura (>2K/s) |
E16 + TRIANGOLO ! | Ostruzione anomala camino |
E22 + RESET | Temperatura di mandata riscaldamento tra di 90°C e 100°C |
E23 + TRIANGOLO ! | Guasto pressostato fumi |
E25 + TRIANGOLO ! | Caldaia in antigelo |
E26 + RESET | Guasto valvola gas |
E28 + TRIANGOLO ! | Guasto sonda NTC bollitore |
E35 + TRIANGOLO ! | Mancanza di segnale sensore velocità venti- latore |
E50 + TRIANGOLO ! | Perdita di comunicazione con comando remoto |
E52 + RESET | Massimi tentativi di sblocco da remoto |
E55 + TRIANGOLO ! | Caldaia non configurata correttamente |
E68 + TRIANGOLO ! | Anomalia modulatore valvola gas |
E69 + TRIANGOLO ! | Combustione anomala |
E77 + TRIANGOLO ! | Anomalia scheda comando |
| Modello: Husky 35 S Caldaia a condensazione ad alto rendimento da esterno | |
| "RESET" Il simbolo indica che la caldaia può essere riattivata direttamente dal utente, premendo ilpulsante di ripristino "CHIAVE" Il simbolo indica che il guasto richiede l’intervento di assistenza tecnica specializzata "CHIAVE" senza codice errore: Acceso fisso: preavviso scadenza manutenzione. Lampeggiante: richiesta di manutenzione o manutenzione scaduta | |
LCD | FUNZIONE |
E01 + RESET | Blocco di sicurezza per mancata accensione. |
E02 + RESET | Blocco per intervento termostato di sicurezza. |
E03 + RESET | Blocco generico. |
E04 + CHIAVE | Mancanza circolazione pompa, pressione impianto insufficiente o sensore pressione acqua non collegato. |
E05 + CHIAVE | Anomalia controllo: ventilatore. |
E06 + CHIAVE | Guasto sonda NTC mandata riscaldamento. |
E07 + CHIAVE | Guasto sonda NTC sanitario / Guasto sonda bollitore. |
E08 + CHIAVE | Guasto sonda NTC ester-a. |
E10 + CHIAVE | Blocco per intervento sonda e termofusibile fumi. |
E11 + RESET | Presenza fiamma parassita. |
E12 + CHIAVE | Guasto sonda NTC ritorno. |
E13 + CHIAVE | Delta T M-R > 40K. |
E14 + RESET | Pompa in avaria o temperatura primario oltre 105 °C. |
E14 + CHIAVE | Mancanza di circolazione da gradiente temperatura (>2K/s). |
E18 + RESET | Non sopraggiunto Delta T riscaldamento all'accensione. |
E19 + CHIAVE | Anomalia Sonda Ingresso ausiliario. |
E20 + RESET | Blocco EVG (guasto hardware pilotaggio valvola). |
E21 + RESET | Blocco EVG (Guasto Relè controllo valvola). |
E22 + RESET | Blocco EVG (fiamma dopo spento valvola Rif. EVG). |
E23 + CHIAVE | Modulatore valvola gas scollegato. |
E24 + CHIAVE | Anomalia per probabile ostruzione camino |
E25 + RESET | Perdita fiamma per più di 6 volte consecutive. |
E26 + CHIAVE | Anomalia massimo scostamento tra le 2 sonde NTC riscaldamento. |
E40 + CHIAVE | Rilevazione di errata frequenza della rete elettrica |
E42 + CHIAVE | Anomalia pulsanti. |
E44 + RESET | Anomalia sopraggiunto timeout cumulato valvola gas senza fiamma. |
E50 + CHIAVE | Anomalia comunicazione OT. |
E62 + CHIAVE | Richiesta taratura. |
E65 + CHIAVE | Il sistema non riesce a controllare la combustione ed esce dai parametri di controllo modulatore |
E68 + CHIAVE | Probabile bassa pressione gas |
E77 + CHIAVE | Sistema fuori parametri di controllo modulatore |
E78 + CHIAVE | Probabile bassa pressione gas |
E79 + CHIAVE | Sistema di controllo del modulatore fuori parametri |
E89 + RESET | Errore interno (tipicamente hardware) o problemi alla rete elettrica (forma d'onda eccessivamente distorta). |
E91 + RESET | Numero massimo di blocchi raggiunto. |
E96 | Errata frequenza di rete. |
E97 | Bassa tensione di alimentazione. |
E99 | Scheda non configurata. |
L1 | Limitazione primario durante sanitario. |
-- | Caldaia Stand-By, i trattini vengono accesi in sequenza per simulare uno scorrimento (protezione antigelo attiva). |
| Modello: Enerpiù Split generatore a condensazione e condensatore pompa di calore splittata | |
| Exx + "TRIANGOLO !" indica un errore volatile. La caldaia si riattivata automaticamente nel momento in cui viene risolta l’anomalia Exx + "RESET" indica che la caldaia può essere riattivata direttamente dall' utente, premendo il pulsante di ripristino | |
LCD | FUNZIONE |
E01 + RESET | Blocco di sicurezza per mancata accensione |
E02 + RESET | Blocco per intervento termostato di sicurezza |
E03 + RESET | Errore EEPROM |
E04 + TRIANGOLO ! | Mancanza circolazione pompa o pressione impianto insuffciente |
E05 + TRIANGOLO ! | Anomalia controllo: ventilatore |
E06 + TRIANGOLO ! | Guasto sonda NTC riscaldamento |
E07 + TRIANGOLO ! | Guasto sonda NTC sanitario |
E08 + TRIANGOLO ! | Guasto sonda NTC esterna |
E09 + TRIANGOLO ! | Guasto sonda NTC fumi (interruzione) |
E10 + TRIANGOLO ! | Blocco per intervento sonda fumi |
E11 + TRIANGOLO ! | Fiamma parassita |
E12 + TRIANGOLO ! | Guasto sonda NTC ritorno |
E14 + TRIANGOLO ! | Mancanza di circolazione da gradiente temperatura (>2K/s) |
E22 + RESET | Temperatura di mandata riscaldamento tra di 90°C e 100°C |
E25 + TRIANGOLO ! | Caldaia in antigelo |
E26 + RESET | Guasto valvola gas |
E28 + TRIANGOLO ! | Guasto sonda NTC bollitore |
E50 + TRIANGOLO ! | Perdita di comunicazione con comando remoto |
E52 + RESET | Massimi tentativi di sblocco da remoto |
| Modello: EVODENS HE caldaia a condensazione | |
| L’accensione della "CHIAVE", della freccia, di M, e del mese (1 o 2) indica la prossima scadenza della manutenzione. Il lampeggio del simbolo, della freccia, di M e di 0 indica l’avvenuta scadenza del periodo di manutenzione. Simbolo "CHIAVE" Errore non ripristinabile. La retroilluminazione deve lampeggiare. "RESET" acceso fisso: errore di blocco. La caldaia può essere riattivata direttamente dal utente, premendo il pulsante di ripristino. | |
LCD | FUNZIONE |
E01 + RESET | Blocco di sicurezza per mancata accensione. |
E02 + RESET | Blocco per intervento termostato di sicurezza. |
E03 + RESET | Blocco generico. |
E04 + CHIAVE | Poca pressione nell'impianto o trasduttore pressione scollegato. |
E05 + CHIAVE | Anomalia controllo ventilatore. |
E06 + CHIAVE | Guasto sonda NTC mandata riscaldamento. |
E07 + CHIAVE | Guasto sonda NTC sanitario. |
E08 + CHIAVE | Guasto sonda NTC esterna (con K impostato). |
E09 + CHIAVE | Guasto sonda fumi. |
E10 + RESET | Intervento sonda fumi. |
An + 11 | Fiamma parassita (lampeggio An + lampeggio numero errore). |
E12 + CHIAVE | Guasto sonda NTC ritorno riscaldamento. |
E13 + CHIAVE | DT mandataritorno > 40K. |
E14 + RESET | Mancanza di circolazione T >105°C. |
E14 + CHIAVE | Mancanza di circolazione da gradiente temperatura (>2K/s). |
E19 + CHIAVE | Guasto sonda sanitaria ingresso. |
E25 + RESET | Perdita di fiamma per 3 volte consecutive in richiesta di calore. |
E50 + CHIAVE | Assenza di comunicazione con remoto connesso a zona 2. |
E69 + CHIAVE | Blocco per errore cablaggio. |
E98 + CHIAVE | Guasto della centralina solare. |
E99 + CHIAVE | Caldaia non configurata. |
L 01 | Limitazione NTC primario in sanitario. |
--- | Caldaia Stand-By, i trattini vengono accesi in sequenza per simulare uno scorrimento (protezione antigelo attiva). |
| Modello: FUTURA 3 F Caldaia a gas con scambiatore in acciaio inox a condensazione | ||
| Errori con blocco di sicurezza La tabella sottoriportata elenca gli errori/guasti che generano un Blocco di sicurezza. Per ripristinare le condizioni di normale funzionamento: Togliere le alimentazioni elettrica e del gas all’apparecchio, Eliminare la causa del guasto, Riavviare l’apparecchio. | ||
Visualizzazione sul Display | Significato | |
Mancata Accensione Errore 1 | L'accensione della fiamma non è avvenuta entro il tempo di sicurezza dell'apparecchio per 3 volte consecutive | |
Falsa fiamma Errore 2 | Falsa rilevazione fiamma | |
Alta Temperatura Errore 3 | Il termostato di sicurezza dell'apparecchio è intervenuto per alta temperatura | |
Intervento APS Errore 4 | L'APS non si è aperto e/o chiuso entro il tempo stabilito (50s) | |
Velocità del ventilatore Errore 5 | La velocità del ventilatore non è rilevata | |
Errore APS Errore 6 | Errore 4 per 5 volte consecutive | |
Circuito fiamma Errore 8 | Errore rivelazione (circuito) fiamma | |
Valvola gas Errore 9 | Errore (circuito) valvola gas | |
Errore 13 | Errori ripetuti superati 5 reset manuali in meno di 15 minuti. In questo caso è necessario togliere e ridare tensione all'apparecchio. | |
Apparecchiatura/scheda interna Errore 21 | Guasto dell'apparecchiatura/scheda interna | |
Connessione CRC Errore 25 | Errore Connessione CRC | |
Sonda mandata in corto Errore 30 | La sonda di mandata ha rilevato una temperatura fuori dal range ammesso (equivale a cortocircuitata) | |
Sonda mandata aperta Errore 31 | La sonda di mandata ha rilevato una temperatura fuori dal range ammesso (equivale a circuito aperto) | |
Sonda ritorno in corto Errore 43 | La sonda del ritorno ha rilevato una temperatura fuori dal range ammesso (equivale a cortocircuitata) | |
Sonda ritorno aperta Errore 44 | La sonda del ritorno ha rilevato una temperatura fuori dal range ammesso (equivale a circuito aperto) | |
| Errori con arresto di sicurezza La tabella sottoriportata elenca gli errori/guasti che generano un Arresto di sicurezza. Per ripristinare le condizioni di normale funzionamento: Togliere le alimentazioni elettrica e del gas all’apparecchio. Eliminare la causa del guasto. L’apparecchio si riavvia automaticamente alla prima richiesta di calore. | ||
Visualizzazione sul Display | Significato | |
Errore 7 | Temperatura fumi oltre il limite | |
DeltaT Mandata/Ritorno alto | Errore 11 | DeltaT Mandata/Ritorno > 5°C per almeno 5 secondi, in stand-by, misurato in continuo |
Errore 15 | Alla partenza: (T. mand. - T.rit) > 3°C | |
Errore 16 | Alla partenza la T.mand. non varia di almeno 1°C | |
Errore 17 | Alla partenza la T.rit. non varia di almeno 1°C | |
Errore 18 | Errore generico sensori, lettura fuori scala | |
Sonda ACS in corto | Errore 32 | La sonda ACS ha rilevato una temperatura fuori dal range ammesso (equivale a cortocircuitata) |
Sonda ACS aperta | Errore 33 | La sonda ACS ha rilevato una temperatura fuori dal range ammesso (equivale a circuito aperto) |
Tensione principale bassa | Errore 34 | La tensione di rete è bassa (V<230-15%) |
Bassa pressione acqua | Errore 37 | Il pressostato acqua rileva/segnala bassa pressione |
Pressione acqua timeout | Errore 41 | La frequenza di aggiornamento della pressione acqua è insufficiente |
Sonda fumi in corto | Errore 45 | La sonda fumi è cortocircuitata o ha rilevato una temperatura fumi fuori dal range ammesso (equivale a cortocircuito) |
Sensore fumi aperto | Errore 46 | La sonda fumi ha rilevato una temperatura fuori dal range ammesso (equivale a circuito aperto) |
Pressostato acqua | Errore 47 | Il pressostato acqua non è collegato o è rotto |
Errore sifone | Errore 77 | Il pressostato rileva una pressione troppo elevata (riempimento anomalo del sifone o pressione elevata in camera di combustione) |
Errore 80 | T. rit. > T. mand. | |
Errore 81 | Test differenza temperature tra i sensori in corso. In caso di esito negativo apparirà l' Errore 15. | |
Errore 82 | La sonda corpo è cortocircuitata o ha rilevato una temperatura corpo fuori dal range ammesso (equivale a cortocircuito) | |
Errore 83 | La sonda corpo è interrotta o ha rilevato una temperatura fuori dal range ammesso (equivale a circuito aperto) | |
Errore 84 | Alta temperatura corpo (T corpo > T mand.+10°C) | |
Errore 89 | Programmazione incongruente (es. Max< Min.) | |
Errore 91 | Sonda cascata in C.C. | |
Errore 92 | Sonda cascata in C.A. | |
Errore 93 | Sonda esterna in C.C. | |
Errore 94 | Errore in scheda display | |
Errore 95 | Errore generico sonda cascata | |
Errore 96 | Sonda esterna in C.A. | |
Errore 97 | Accoppiamento cascata difettoso | |
Errore 98 | Errore collegamento Bus caldaie | |
Errore 99 | Errore Bus interno caldaia | |
Errore 100 | Errore di configurazione caldaia dovuto a interruzione dell'alimentazione elettrica. Ripetere la configurazione. | |
| Modello: POWERCOND Gruppo Termico a gas in alluminio a condensazione | |
| In caso di malfunzionamento, l’apparecchio effettua o un Blocco di sicurezza o un Arresto di sicurezza, in base al tipo di errore/guasto avvenuto che viene segnalato sul display del DSP. Errori con blocco di sicurezza La tabella sottoriportata elenca gli errori/guasti che generano un Blocco di sicurezza. Per ripristinare le condizioni di normale funzionamento: Togliere le alimentazioni elettrica e del gas all’apparecchio, Eliminare la causa del guasto, Riavviare l’apparecchio. | |
Visualizzazione sul Display | Significato |
Mancata Accensione Errore 1 | L'accensione della fiamma non è avvenuta entro il tempo di sicurezza dell'apparecchio per 3 volte consecutive |
Falsa fiamma Errore 2 | Falsa rilevazione fiamma |
Alta Temperatura Errore 3 | Il termostato di sicurezza dell'apparecchio è intervenuto per alta temperatura |
Velocità del ventilatore Errore 5 | La velocità del ventilatore non è rilevata |
Circuito fiamma Errore 8 | Errore rivelazione (circuito) fiamma |
Valvola gas Errore 9 | Errore (circuito) valvola gas |
Errore 13 | Errori ripetuti superati 5 reset manuali in meno di 15 minuti. In questo caso è necessario togliere e ridare tensione all'apparecchio. |
Apparecchiatura/scheda interna Errore 21 | Guasto dell'apparecchiatura/scheda interna |
Connessione CRC Errore 25 | Errore Connessione CRC |
Sonda mandata in corto Errore 30 | La sonda di mandata ha rilevato una temperatura fuori dal range ammesso (equivale a cortocircuitata) |
Sonda mandata aperta Errore 31 | La sonda di mandata ha rilevato una temperatura fuori dal range ammesso (equivale a circuito aperto) |
Sonda ritorno in corto Errore 43 | La sonda del ritorno ha rilevato una temperatura fuori dal range ammesso (equivale a cortocircuitata) |
Sonda ritorno aperta Errore 44 | La sonda del ritorno ha rilevato una temperatura fuori dal range ammesso (equivale a circuito aperto) |
| Errori con arresto di sicurezza La tabella sottoriportata elenca gli errori/guasti che generano un Arresto di sicurezza. Per ripristinare le condizioni di normale funzionamento: Togliere le alimentazioni elettrica e del gas all’apparecchio. Eliminare la causa del guasto. L’apparecchio si riavvia automaticamente alla prima richiesta di calore. | ||
Visualizzazione sul Display | Significato | |
Errore 7 | Temperatura fumi oltre il limite | |
DeltaT Mandata/Ritorno alto | Errore 11 | Delta T Mandata/Ritorno > 5°C per almeno 5 secondi, in stand-by, misurato in continuo |
Errore 15 | Alla partenza: (T. mand. - T.rit) > 3°C | |
Errore 16 | Alla partenza la T.mand. non varia di almeno 1°C | |
Errore 17 | Alla partenza la T.rit. non varia di almeno 1°C | |
Errore 18 | Errore generico sensori, lettura fuori scala | |
Sonda ACS in corto | Errore 32 | La sonda ACS ha rilevato una temperatura fuori dal range ammesso (equivale a cortocircuitata) |
Sonda ACS aperta | Errore 33 | La sonda ACS ha rilevato una temperatura fuori dal range ammesso (equivale a circuito aperto) |
Tensione principale bassa | Errore 34 | La tensione di rete è bassa (V<230-15%) |
Bassa pressione acqua | Errore 37 | Il pressostato acqua rileva/segnala bassa pressione |
Pressione acqua timeout | Errore 41 | La frequenza di aggiornamento della pressione acqua è insufficiente |
Sonda fumi in corto | Errore 45 | La sonda fumi è cortocircuitata o ha rilevato una temperatura fumi fuori dal range ammesso (equivale a cortocircuito) |
Sensore fumi aperto | Errore 46 | La sonda fumi ha rilevato una temperatura fuori dal range ammesso (equivale a circuito aperto) |
Pressostato acqua | Errore 47 | Il pressostato acqua non è collegato o è rotto |
Pressione Gas | Errore 76 | Bassa Pressione Gas (pressostato aperto) |
Errore sifone | Errore 77 | La sonda del sifone rileva una pressione troppo alta< |
Errore 80 | T. rit. > T. mand. | |
Errore 81 | Test differenza temperature tra i sensori in corso. In caso di esito negativo apparirà l' Errore 15. | |
Errore 82 | La sonda corpo è cortocircuitata o ha rilevato una temperatura corpo fuori dal range ammesso (equivale a cortocircuito) | |
Errore 83 | La sonda corpo è interrotta o ha rilevato una temperatura fuori dal range ammesso (equivale a circuito aperto) | |
Errore 84 | Alta temperatura corpo (T corpo > T mand.+10°C) | |
Errore 89 | Programmazione incongruente (es. Max< Min.) | |
Errore 91 | Sonda cascata in C.C. | |
Errore 92 | Sonda cascata in C.A. | |
Errore 93 | Sonda esterna in C.C. | |
Errore 94 | Errore in scheda display | |
Errore 95 | Errore generico sonda cascata | |
Errore 96 | Sonda esterna in C.A. | |
Errore 97 | Accoppiamento cascata difettoso | |
Errore 98 | Errore collegamento Bus caldaie | |
Errore 99 | Errore Bus interno caldaia | |
Errore 100 | Configuration reload Durante la configurazione del modello caldaia, i dati presenti nelle due schede non sono sincronizzati a causa dell'interruzione dell'alimentazione elettrica. Ripetere la configurazione. | |
| Modello: st 120 condensing | |
| ll simbolo Exx + "mano" (RESET MANUALE) indica che la caldaia può essere riattivata direttamente dal utente, premendo il pulsante di ripristino | |
Lcd | Funzione |
E01 + RESET MANUALE | Blocco di sicurezza per mancata accensione |
E02 + RESET MANUALE | Blocco per intervento termostato di sicurezza |
E03 + RESET MANUALE | Blocco generico |
E10 + RESET MANUALE | Blocco per intervento sonda fumi |
E11 + RESET MANUALE | Fiamma parassita |
E04 + CHIAVE | Mancanza d'acqua nel circuito riscaldamento o circolazione, intervento pressostato riscaldamento |
e05 + CHIAVE | Anomalia controllo: ventilatore |
e06 + CHIAVE | Guasto sonda NTC riscaldamento |
e07 + CHIAVE | Guasto sonda NTC sanitario |
e08 + CHIAVE | Guasto sonda NTC esterna |
e09 + CHIAVE | Guasto sonda NTC fumi (interruzione) |
L01 | Limitazione NTC primario in sanitario |
| Modello: SuperEVOdens caldaia a camera stagna con scambiatore sanitario in acciaio | |
| Simbolo "CHIAVE" acceso fisso: preavviso scadenza manutenzione. Lampeggiante: richiesta di manutenzione o manutenzione
scaduta. Er xx + "CHIAVE" contattare assistenza RESET indicatore errore di blocco (RESET acceso fisso). La caldaia può essere riattivata direttamente dall' utente, premendo il pulsante di ripristino. Sul display solo la lettera R: controllo remoto collegato (acceso fisso) - richiesta da controllo remoto in corso (lampeggiante). Solo la lettera E: sonda esterna collegata (acceso fisso). Solo le lettere SET: in fase dei settaggio parametri. Su display simbolo "MANOMETRO" acceso fisso: per 15s solo dopo il caricamento dell'impianto. Lampeggiante: in caso di bassa pressione dell'impianto o in caso di visualizzazione della pressione dal menù "INFO". | |
LCD | FUNZIONE |
Er01 + RESET | Blocco di sicurezza per mancata accensione |
Er02 + RESET | Blocco per intervento termostato di sicurezza |
Er03 + RESET | Blocco generico |
Er04 + CHIAVE | Pressione impianto fuori range o sensore scollegato |
Er05 + CHIAVE | Anomalia ventilatore |
Er06 + CHIAVE | Guasto sonda NTC riscaldamento |
Er07 + CHIAVE | Guasto sonda NTC sanitario |
Er08 + CHIAVE | Guasto sonda NTC esterna |
Er11 + RESET | Presenza fiamma parassita |
Er14 + CHIAVE | Mancanza di circolazione da gradiente temperatura (>2K/s) |
Er20 + RESET | Blocco EVG (guasto hardware) |
Er21 + RESET | Blocco EVG (guasto hardware) |
Er22 + RESET | Blocco EVG (guasto hardware) |
Er23 + RESET | Blocco EVG (problemi cablaggio) |
Er24 + RESET | Blocco per anomalia combustione all'accensione |
Er25 + RESET | Blocco per anomalia combustione in funzionamento |
Er91 + RESET | Blocco totale: limite tentativi di ripristino superati |
Er96 + CHIAVE | Errore sincronismo della frequenza della rete elettrica |
Er97 + CHIAVE | Tensione elettrica troppo bassa |
Er98 + CHIAVE | Anomalia generica scheda solare |
Er99 + CHIAVE | Scheda non configurata. Impostare parametro P01 |
L1 | Limitazione NTC primario in sanitario |
Lc 26 | Rilevata anomalia combustione caldaia in limitazione di potenza (lampeggio Lc + 26 + temperatura acqua) |
--- | Caldaia Stand-By, i trattini vengono accesi in sequenza per simulare uno scorrimento (protezione antigelo attiva) |
FL 01 | In caso di bassa pressione il valore viene automaticamente visualizzato con il simbolo lampeggiante. Al raggiungimento della pressione il simbolo rimane acceso per 15s poi scompare. Dal menù "INFO" è possibile visualizzare il valore della pressione corrente senza punto decimale. |
| Modello: TELEPIÙ TRE caldaia a camera stagna | ||
| "RESET" ll simbolo indica che la caldaia può essere riattivata direttamente dal utente, premendo il pulsante di ripristino "CHIAVE" ll simbolo indica che il guasto richiede l’intervento di assistenza tecnica specializzata | ||
LCD | FUNZIONE | |
Er 01 + RESET | Blocco di sicurezza per mancata accensione | |
Er 02 + RESET | Blocco per intervento termostato di sicurezza | |
Er 03 + RESET | Blocco generico | |
Er 04 + CHIAVE | Mancanza circolazione pompa o pressione impianto insufficiente | |
Er 05 + CHIAVE | Anomalia controllo: ventilatore | |
Er 06 + CHIAVE | Guasto sonda NTC riscaldamento | |
Er 07 + CHIAVE | Guasto sonda NTC sanitario | |
Er 08 + CHIAVE | Guasto sonda NTC esterna | |
Er 09 + CHIAVE | Guasto sonda NTC fumi (interruzione) | |
Er 10 + RESET | Blocco per intervento sonda fumi | |
An + 11 | Fiamma parassita (lampeggio An + lampeggio numero errore) | |
Er 12 + CHIAVE | Guasto sonda NTC ritorno | |
Er 13 + CHIAVE | DT mandata-ritorno >40K | |
Er 14 + RESET | Pompa in avaria o temperatura primario oltre 105 °C | |
Er 14 + CHIAVE | Mancanza di circolazione da gradiente temperatura (>2K/s) | |
Er 19 + CHIAVE | Guasto sonda sanitaria ingresso (se presente) | |
Er 25 + RESET | Perdita di fiamma per 3 volte consecutive in richiesta di calore | |
Er 69 | Blocco per errore cablaggio | |
Li | Limitazione NTC primario in sanitario | |
--- | Caldaia Stand-By, i trattini vengono accesi in sequenza per simulare uno scorrimento (protezione antigelo attiva) | |
© 2017-2024 Centriassistenza.org
