Guida - Turorial alla riparazione di telecomandi a raggi infrarossi (IR) di TV, lettori dvd, decoder, home theatre ecc..


Una serie di consigli, accorgimenti e spiegazioni sul come tentare di riparare il vostro telecomando a infrarossi guasto.

Con l'aumento della tecnologia nelle nostre case sono sempre più numerosi i telecomandi per il controllo dei più svariati apparecchi, purtroppo non di rado a causa di motivi che più avanti vedremo questi cessano completamente o parzialmente su alcuni tasti di funzionare rendendoli di fatto inutilizzabili.Spesso si tratta non di veri guasti irrecuperabili (bruciatura CHIP) in particolare in questa guida verrà illustrato come tentare di riparare teleconandi IR con:
* Cattivo o totale malfunzionamento di uno o più tasti per sporco sui contatti
* Cattivo o totale malfunzionamento di uno o più tasti per usura contatto
* Cattivo o totale malfunzionamento di un tasto per interruzione pista su circuito stampato
* Verifica diodo led infrarosso (IR) ed eventuale sostituzione

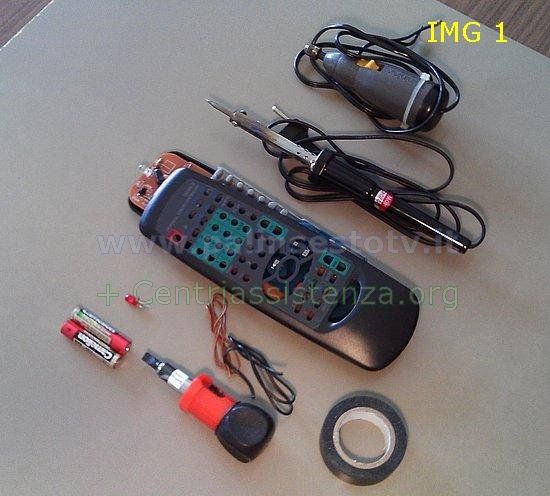

Per tentare la riparazione sono necessari gli oggetti dell'IMG 1, gli indispensabili sono: pile nuove per il telecomando da riparare, un cacciavite a taglio piuttosto largo, degli spezzoni di filo elettrico sottile, nasto isolante ed un LED rosso (anche di recupero). Un vecchio telecomando inutilizzato ma funzionante, un saldatore a punta fine e un trapano per punte fini potranno essere necessari solo dopo verifica preventiva della loro utilità per la riparazione del guasto.
atrezzi riparazione telecomando

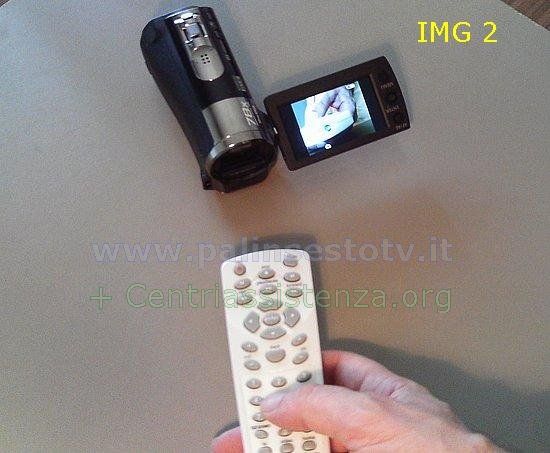

Per iniziare è necessario dopo aver sostituito le pile con le nuove porre il telecomando davanti a una web-cam uno smartphone o una videocamera come in IMG 2 ed effettuare alcune prove per capire il più possibile sulla natura del guasto, la telecamra serve per poter vedere il lampeggio del diodo a infrarossi normalmente invisibile all'occhio umano.

test telecomando a infrarossi
Le prove da effettuare sono le seguenti in base ai tre più comuni tipi di guasto:
*GUASTO TIPO 1 - uno o più tasti (generalmente i più utilizzati) non funzionano o è necessario premere oltre il normale per farli funzionare; verificare il lampeggio tramite videocamera prima dei difettosi e poi anche di tutti gli altri, di norma questo tipo di problema si presenta per sporco sui contatti o usura del riporto conduttivo sul tasto ed è un problema che va peggiorando nel tempo.
*GUASTO TIPO 2 - uno o più tasti anno smesso improvvisamente di funzionare, verificare il lampeggio su tutti i tasti annotando quelli non funzionanti, la causa generalmente è l'interruzione di una pista conduttiva a causa di stress meccanici caduta o schiacciamento/torsione telecomando (riparazione possibile solo su alcuni tipi di telecomando).
*GUASTO TIPO 3 - Nessun lampeggio diodo IR alla pressione di tutti i tasti, possibile diodo bruciato da sostituire dopo prova preventiva (vedi seguito guida) ovviamente in questa guida viene presa in considerazione la sola sostituzione del diodo in quanto la bruciatura del CHIP o altri componenti SMD sono sostituibili solo da un tecnico specializzato.

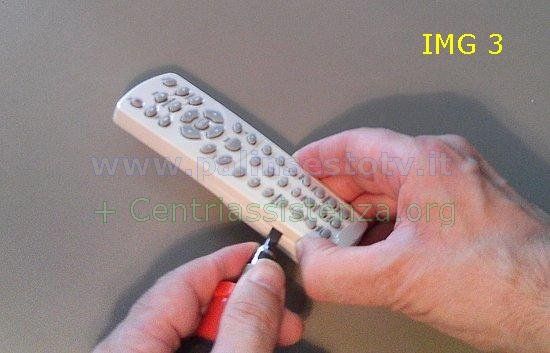

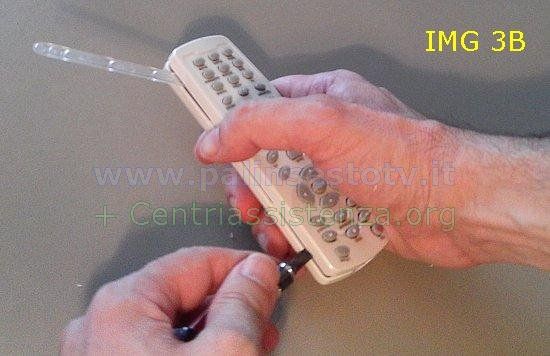

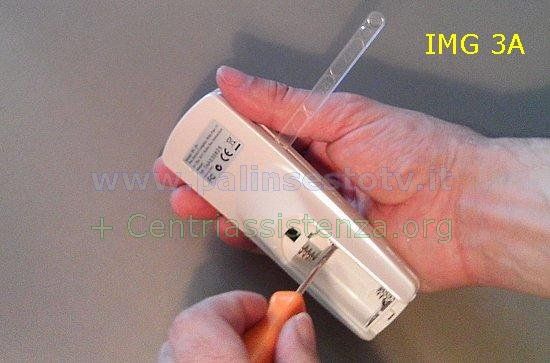

Effettuate le prove iniziamo con l'aprire tramite il cacciavite il telecomando IMG 3-3A-3B
apertura telecomando IR fase 1
apertura telecomando IR fase 2
apertura telecomando IR fase 3

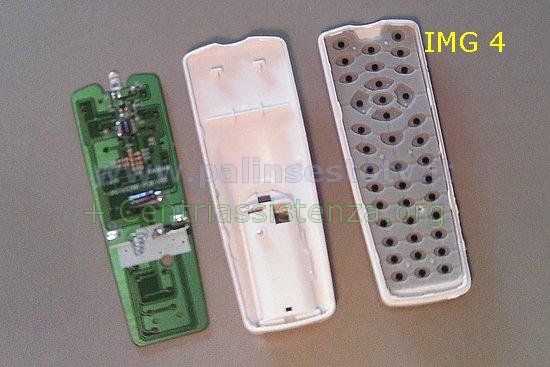

fate attenzione a etichette adesive, bollini controllo qualità che spesso (come nelle immagini) nascondono una vite, nel caso il telecomando tendesse a richiudersi utilizzate un pezzo di plastica fine tipo cucchianino da caffè per mantenerlo aperto, una volta smontato vi troverete un circuito stampato dove è visibile il diodo IR IMG 4 e una membrana tasti in gomma con riporti conduttivi (tondini neri).
telecomando IR smontato
Per risolvere il GUASTO TIPO 1 è necessaro pulire accuratamente i contatti della membrana tasti IMG 5-5A e le piste del circuito stampato, per la pulizia si può utilizzare del liquido lavavetro dell'auto (non diluito) al termine dell'operazione rimontate parzialmente il telecomando mettendo le pile ma non il guscio superiore e di fronte alla telecamera verificate che il tasto/tasti difettosi funzionino ora correttamente,
pulizia membrana telecomando
pulizia circuito stampato telecomando

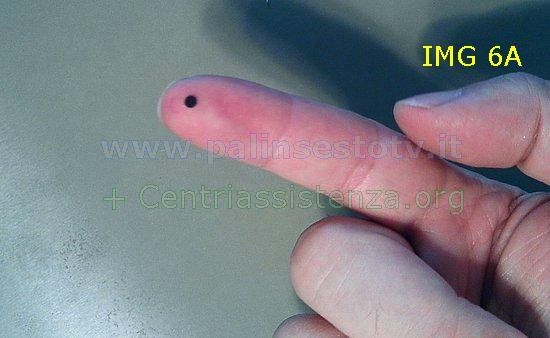

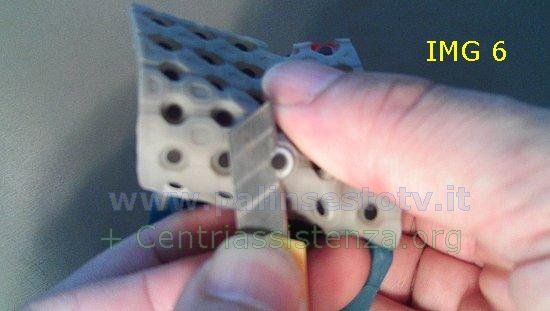

nel caso uno o più presentino ancora problemi (magari attenuati) andate a controllare con una lente questi tasti dal lato dei tondini conduttivi, nel caso questi siano molto lucidi o lascino intravvedere il colore della gomma sigifica che sono usurati, una soluzione per ripristinare un buon contatto è quella di incollare tramite colla cianoacrilica (tipo Attak) un dischetto di stagnola facendo attenzione di utilizzare per il contatto il lato lucido. Un altra soluzione più raffinata è quella se si dispone di un telecomando non più utilizzato di tagliare dalla membrana tasti una fetta di circa 0.5mm IMG 6-6A ottenendo un tondino conduttivo buono da incollare sul tasto difettoso dopo aver tolto dallo stesso un egual porzione (0.5mm) di gomma conduttiva usurata.
riparazione tasto telecomando fase 1
riparazione tasto telecomando fase 2

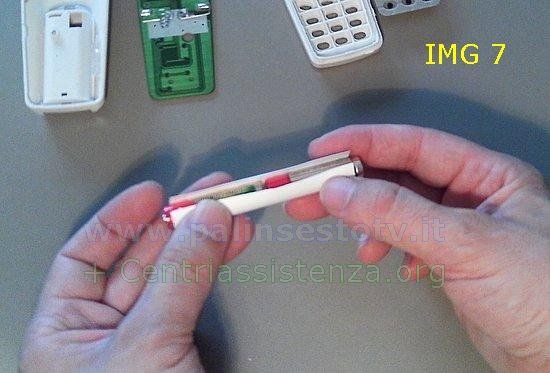

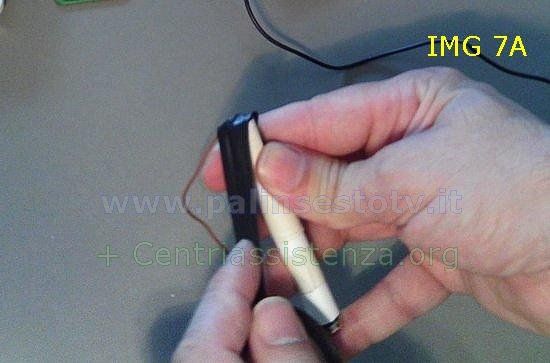

Prima di tentare la riparatione del GUASTO TIPO 2 è necessario alimentare il telecomando da smontato per fare questo procuratevi del cartoncino fine e tagliatelo a una lunghezza di poco inferiore a quella delle 2 pile (allo stesso modo se le pile sono 3 o 4) avvolgetelo attorno e fissatelo con del nastro dopo di che prendete 2 spezzoni di filo elettrico non le estremità spelate e tramite nastro isolante fissate un filo sul polo negativo e uno sul positivo avendo cura di tener ben teso il nastro IMG 7-7A.
alimentazione telecomando
alimentazione telecomando pile

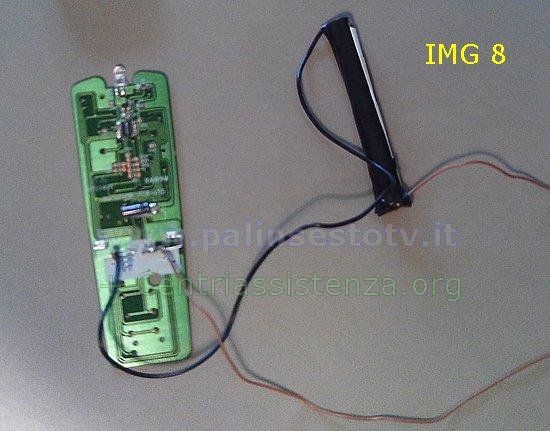

Una volta terminato fissate al telecomando le due estremità dei fili rispettando le polarità positiva e negativa alle molle su cui poggiavano le pile IMG 8.
telecomando infrarossi alimentato

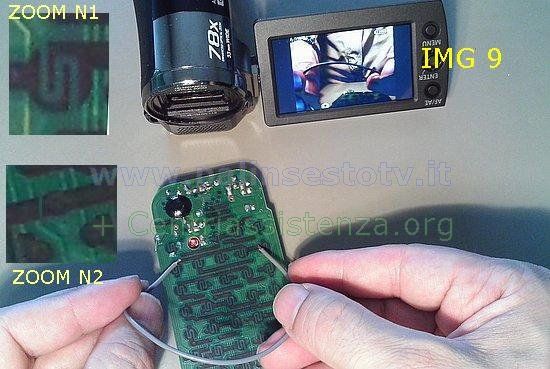

A questo punto il telecomando è alimentato e sempre di fronte alla telecamera proviamo con uno spezzone di filo con le etremità spelate a fare un ponticello poggiandolo da prima nelle vicinanze dei contatti del tasto non funzionante ZOOM 1 IMG 9 per poi mano mano allontanarci da esso seguendo la pista nera fino a quando non notiamo ( se siamo fortunati ) che il diodo IR lampeggia di nuovo, questo perchè abbiamo bypassato con il ponticello il punto interrotto della pista (vedi ZOOM 2 IMG 9 con punto interrotto enfatizzato, di norma non visibile ad occhio).
test circuito stampato telecomando
Scoperto ora con sicurezza il guasto dobbiamo ora procurarci una punta di trapano da 1mm o meno e praticare 4 fori ai lati della pista interrotta IMG 10,
fori circuito stampato

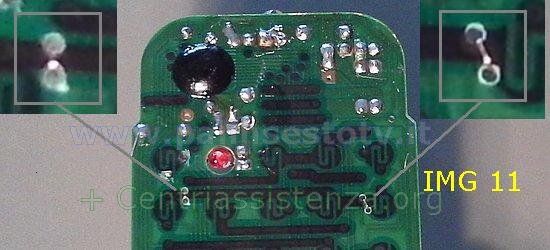

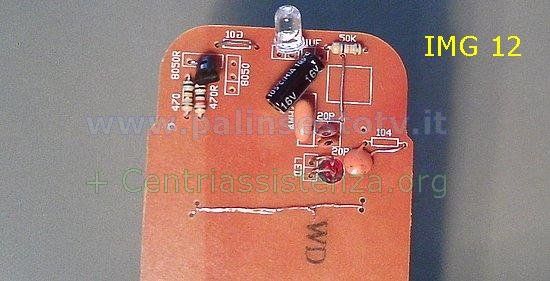

quindi dovremo sfilare 1 o 2 fili di rame dal cavetto usato per il ponticello in modo da ricreare sfruttando i 4 fori la continuità della pista IMG 11-12, è importante che i fili siano ben tesi per garantire un buon contatto.
ponticello su circuito stampato fase 1
ponticello su circuito stampato fase 2
Questo tipo di riparazione è possibile soltanto su telecomandi che utilizzano una tecnologia costruttiva come quella in foto fortunatamente molto diffusa.
GUASTO TIPO 3 per tentare la riparazione è necessario avere il telecomando alimentato (come sopra illustrato) un diodo LED rosso così da poter testare l'effettivo malfunzionamento del diodo a infrarossi senza dover dissaldare/saldare magari per nulla.

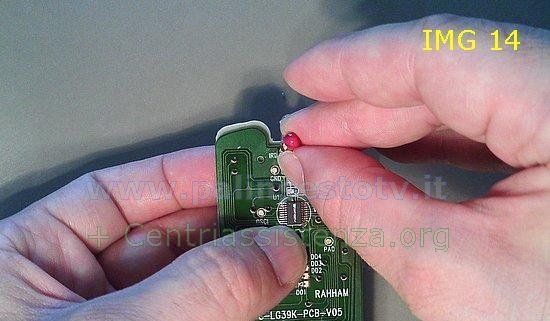

Fate attenzione al verso dei diodi LED, per non sbagliare usate come riferimento la parte piatta presente sul corpo cilindrico dei diodi IMG 13, prima di procedere con un cacciavite o un taglierino pulite le saldature che fanno capo al diodo sul telecomando togliendo l'ossido e eventuali residui del processo di saldatura, disponete la tastiera a membrana in modo da poter premere i tasti, quindi appoggiate i due contatti del LED rosso sui due punti dove è saldato il diodo IR avendo cura che le due tacche di riferimento siano orientate allo stesso modo, premete un tasto, se il LED rosso emette dei deboli lampeggi IMG 14 significa senza ombra di dubbio che il diodo è bruciato ma il resto dell'elettronica è ancora buona.
test diodo ir telecomando

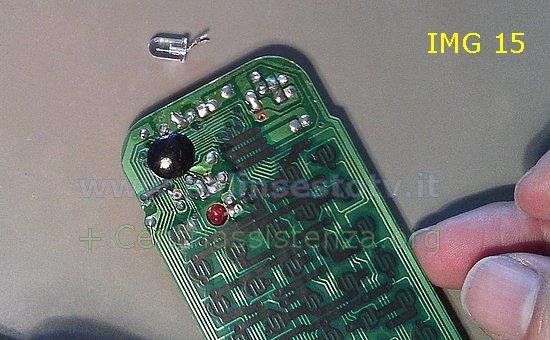

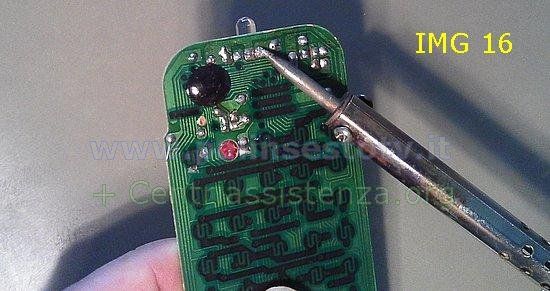

Per effettuare la riparazione procuratevi un saldatore a punta fine (se ne trovano anche a 3€) e con il saldatore ben caldo procedete alla dissaldatura prima del diodo difettoso e poi a quella del diodo buono dal telecomando di recupero IMG 15-16, diodo che poi salderete sul telecomando da riparare.
dissaldatura diodo infrarossi telecomando
saldatura diodo infrarossi telecomando
RACCOMANDAZIONI siate il più possibile veloci nella dissaldatura/saldatura in quanto il corpo in plastica dei diodi non sopporta forti temperature per più di alcuni secondi, ricordate di inserire il diodo nel verso giusto tramite la tacca piatta di riferimento. Per finire, normalmente i diodi IR dei telecomandi anche se non prfettamente identici son al 99% compatibili fra loro, questo è tutto, buona riparazione.
