Tutti i codici errore climatizzatori Midea e loro causa
Midea Servizio Clienti +39.02.96193015 / E-Mail assistenza@midea.com
- Elenco con descrizione codici errore condizionatori Midea monosplit e multisplit
- Codici errore serie vecchia fino 2019 e nuova dal 2020
- Come resettare un codice errore
- Codici errore autodiagnosi unità esterna
- Descrizione dei codici visualizzati sul display che non sono indicatori di guasti
Se cercate il siglificato dei codici visualizzati dal display del vostro condizionatore Midea e su modelli con sistema di segnalazione a spie il significato dei lampeggi che per la maggior parte stanno ad indicare avaria, blocco o malfunzionamento del climatizzatore siete nella pagina giusta. Continuando a leggere troverete tramite i link sottostanti suddivise per tipo di climatizzatore le tabelle dei codici errore con relativa spiegazione, consigli per resettare blocchi e controlli per cercare se possibile di risolvere da sè o indicazione di quando è proprio necessario rivolgersi ad assistenza tecnica condizionatori Midea.
Centri assistenza climatizzatori Midea
Reset dei codici errore
Codici errore monosplit
Codici di segnalazione
Codici errore multisplit fino 2019
Codici errore multisplit gamma 2020
Codici guasto unità esterna
Prodotti Mono Split gamma 2020 codici autodiagnosi
In caso di malfunzionamento, l'operatività del sistema si interrompe e un una visualizzazione di errore compare sul display dell'unità interna.
Display serie A, W, Rigth, First e Xtreme
Per operare il ripristino o "reset" dell'unità dopo che si è manifestato un codice guasto, rimuovere tensione all'unità per almeno 5 minuti abbassando il salvavita, ripristinare l'alimentazione elettrica dopo tale periodo di completa sconnessione dall'impianto elettrico consente lo scaricamento nell'arco di qualche minuto dei condensatori presenti nelle schede di controllo.
Diagnostica In caso di avaria il funzionamento dell'unità si arresta e viene visualizzato un codice guasto sul display alfanumerico dell 'unità interna o mediante i led dell'indicatore dell'unità.
NOTA: L'elenco dei codici guasto è inclusivo di tutte le tipologie di avarie disponibili.
L'effettivo elenco di codici guasto varia in funzione del modello e del le sua funzionalità.
Alcuni codici guasto potrebbero non essere visual izzati o disponi bil i a seconda del modello e del mercato di destinazione.
| Visualizzazione | |
| Display | Significato |
| E0 00 oppure EH 0A | Avaria EEprom Unità Interna |
| EH 08 | Avaria comunicazione scheda interna-display |
| EL 01 | Errore comunicazione unità interna ed esterna |
| EH 02 | Avaria segnale comunicazione (Ricezione) |
| EH 03 | Anomali a rotazione venti latore unità interna |
| EH 60 | Avaria sensore temperatura Tl |
| EH 61 | Avaria sensore temperatura T2 |
| EL 0C | Rilevazione anomalia refrigerante |
| PC 00 | Eccessivo assorbimento elettrico |
| EC 53 | Avaria sensore temperature T 4 |
| EC 52 | Avaria sensore temperatura T3 |
| EC 54 | Avaria sensore temperatura T5 |
| EC 56 | Avaria sensore temperatura T2B |
| EC 51 | Avaria EEprom Unità Esterna |
| EC 07 | Anomali a rotazione venti latore unità esterna |
| PC 08 | Sovracorrente IPM Sovracorrente I GBT |
| PC 10 | Tensione alimentazione insufficiente |
| PC 01 | Errore tensione alimentazione |
| PC 11 | Tensione alimentazione eccessiva |
| PC12 | Anomalia tensione CC |
| Visual izzazione | |
| Display | Significato |
| PC 02 | Temperatura testata compressore eccessiva (>105°C) |
| PC 03 | I ntervento pressostato |
| PC 04 | Avaria controllo inverter |
| PC 41 | Avaria circuito CT |
| PC 42 | Mancata rotazione compressore |
| PC 43 | Anomali a alimentazione (Model li 3Ph) |
| PC44 | Anomali a velocità di rotazione del compressore |
| PC 45 | Avaria PWM |
| PC 46 | Malfunzionamento circuito misurazione velocità di rotazione del compressore |
| PC 40 | Errore comunicazione scheda principale-scheda display |
| PC 49 | Protezione da eccessivo assorbimento compressore |
| PC 0A | Temperatura eccessiva T3 |
| PC 06 | Temperatura eccessiva T5 |
| PC 08 | Eccessivo assorbimento (CT) |
| PH 09 | Arresto ventilatore per temperatura scambiatore insufficiente (Riscaldamento) |
| PH 90 | Temperatura evaporatore eccessiva |
| PH 91 | Congelamento evaporatore |
| PC 0F | Malfunzionamento circuito PFC |
| LC 05 | Limitazione frequenza per tensione di alimentazione |
| LC 03 | Limitazione frequenza per corrente di alimentazione |
| LC 02 | Limitazione frequenza per temperatura mandata compressore |
| LC01 | Limitazione frequenza per temperatura scambiatore di calore esterno |
| LC 00 | Limitazione frequenza per temperatura scambiatore di calore interno |
| LC 06 | Limitazione frequenza per PFC |
| LC 07 | Limitazione frequenza per intervento dispotivo esterno |
Altri messaggi del display
In determinate condizioni operative il display dell'unità interna visual izza dei messaggi di stato che non rappresentano codici guasto: questi messaggi scompaiono autonomamemte o richiedono procedure per il reset
| Visual izzazione | |
| Display | Significato |
| dF | Esecuzione ciclo di sbrinamento |
| SC | Esecuzione ciclo di auto-pulizia |
| CL | Indicatore pulizia filtri (200h) |
| nF | Indicatore sostituzione fi l tri (500h) |
| FP | Attivazione funzione antigelo |
| AP | Modalità access point |
| CP | Blocco unità da comando locale/centralizzato |
Autodiagnosi Visualizzazione codici guasto unità multisplit Midea
In caso di malfunziona mento del sistema, l'operatività si interrompe e una visualizzazione di errore compare sul display degli apparecchi.
In funzione della tipologia di guasto, questo è segna lato sulla sola unità interna affetta dalla problematica, ovvero sulla totalità delle unità interne connesse al sistema.
I codici guasto possono essere visualizzati sui display delle unità interne, mediante la visualizzazione di una coppia di caratteri in caso di display alfanumerico o di una serie di lampeggi dei LED di indicazione per i modelli non dotati di display LED, oppure ancora mediante la visualizzazione sul display del comando a filo (KJR-120).
I codici guasto delle unità esterne sono indicati invece sul display del l'unità esterne.
NOTA: Autodi agnosi Codici Guasto Unità Interne (Versione fino a l 2019)
| Visualizzazione | |||
| Display | LEDRun | LEDTimer | Significato |
| E0 | Lampeggia 1 volta Ciclicamente | Spento | Avaria EEprom Unità Interna |
| E1 | Lampeggia 2 volte Ciclicamente | Spento | Errore comunicazi one unità i nterna ed esterna |
| E3 | Lampeggia 4 volte Ciclicamente | Spento | Anomal ia rotazione ventilatore unità interna |
| E4 | Lampeggia 5 volte Ciclicamente | Spento | Avaria sensore temperatura Tl |
| E5 | Lampeggia 6 volte Ciclicamente | Spento | Avaria sensore temperatura T2 |
| EE | Lampeggia 8 volte Ciclicamente | Spento | Intervento interruttore gal leggiante l ivello condensa |
| F6 | Lampeggia 7 volte Ciclicamente | Acceso | Avaria unità esterna |
| P3 | Lampeggia 4 volte Ciclicamente | Lampeggio Continuo | Avaria Unità Esterna |
| P4 | Lampeggia 5 volte Ciclicamente | Lampeggio Continuo | Avaria Unità Esterna |
| PS/-- | Lampeggia 6 volte Ciclicamente | Lampeggio Continuo | Conflitto di modalità operativa |
| P6 | Lampeggia 7 volte Ciclicamente | Lampeggio Continuo | Avaria Unità Esterna |
| P7 | - | - | Avaria Smart Kit |
Diagnostica e codici guasto Unità interne Gamma 2020 Midea
| Visual izzazione | |
| Display | Significato |
| E0 00 oppure EH 0A | Avaria EEprom Unità Interna |
| EH 08 | Avaria comunicazione scheda interna-display |
| EL 01 | Errore comunicazione unità interna ed esterna |
| EH 03 | Anomali a rotazione venti latore unità interna |
| EH 52 | Avaria sensore temperatura Tl |
| EH 53 | Avaria sensore temperatura T2 |
| PC 08 | Avaria Unità Esterna |
| PC 04 | Avaria Unità Esterna |
| PC 03 | Avaria Unità Esterna |
| -- | Modalità operativa non compatibile |
Codici Guasto comandi a filo KJR -120C
| Visualizzazione | |
| Comando a filo | Significato |
| F0 | Avaria comunicazione tra comando a filo e unità interna |
| F1 | Avaria EEPROM comando a filo |
| E0 | I nversione senso di rotazione ciclica delle fasi |
| E1 | Avaria comunicazione tra unità interna ed esterna |
| E2 | Avaria sensore Tl |
| E3 | Avaria sensore T2 |
| E4 | Avaria sensore T2B |
| E5 | Avaria sensore T3, T 4 o TS |
| E6 | Avaria generica (Consultare codice guarsto unità esterna) |
| E7 | Avaria EEPROM |
| E8 | Anomal ia rotazione ventilatore unità interna |
| E9 | Avaria comunicazione tra display e unità interna |
| EA | Eccessivo assorbimento elettrico |
| EB | Avaria I PM |
| EC | Anomalia refrigerante |
| ED | Guasto unità esterna |
| EE | I ntervento interruttore gal leggiante l ivello condensa |
| EF | Altro malfunzionamento |
| CP | Blocco comando da CC |

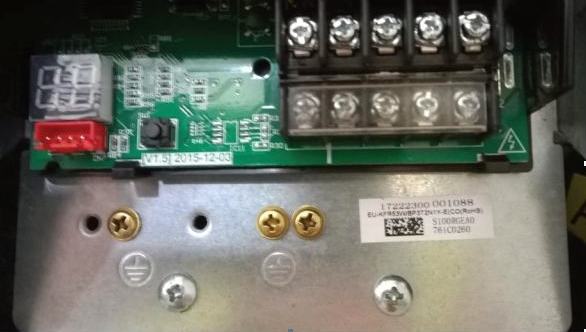

Autodiagnosi Display unità esterna Midea
I l display dell'unità esterna, durante la fase di stand by del l'unità mostra i caratteri - -.
Durante il normale funzionamento, mostra la frequenza di rotazione del compressore inverter ed una serie di messaggi di supporto.
DF Durante l'esecuzione di un ciclo di sbrinamento
PH Durante la funzione di pre-riscalda mento
RO Durante la funzione di recupero olio lubrificante
LC Durante il controllo di condensazione
FC Durante il funzionamento in modalità test
LP In caso di arresto del funziona mento a causa di temperatura esterna Inferiore a -35°C (Comp. OFF) o -40°C (Comp ON).
In caso di malfunzionamento, l'operatività del sistema si interrompe e un una visualizzazione di errore compare sul display dell'unità esterna.
Codici Guasto Unità Esterne
In caso di avaria il funzionamento dell'unità si arresta e viene visualizzato un codice guasto sul display alfanumerico dell'unità.| Visualizzazione Display | Significato |
| E0 | Avaria EEprom Unità |
| E2 | Avaria segnale comunicazi one |
| E3 | Avaria comunicazione I PM/scheda elettronica principale |
| E4 | Avaria sensore temperatura T 4 |
| E5 | Tensione di alimentazione anormal e |
| E8 | Anomal ia rotazione venti latore unità esterna |
| F1 | Avaria sensore temperatura Lato Gas Unità A |
| F2 | Avaria sensore temperatura Lato Gas Unità B |
| F3 | Avaria sensore temperatura Lato Gas Unità C |
| F4 | A varia sensore temperatura Lato Gas Unità D |
| F5 | Avaria sensore temperatura Lato Gas Unità E |
| P1 | I ntervento pressostato lato di alta pressione circuito |
| P2 | I ntervento pressostato lato di bassa pressione circuito |
| P3 | Eccessivo assorbimento elettrico compressore |
| P4 | Eccessiva temperatura mandata compressore |
| P5 | Eccessiva temperatura scambiatore di calore unità |
| P6 | Avaria I PM |
| LP | Temperatura esterna i nferiore ai valori minimi previsti. |
